格雷码生成教程（C++实现）

什么是格雷码？

格雷码（Gray Code）是一种二进制编码系统，其中连续的两个数值仅有一位二进制数不同。这种特性使其在许多领域有重要应用，如数字通信、编码理论和电子工程等。

4位格雷码序列如下： 0000, 0001, 0011, 0010, 0110, 0111, 0101, 0100, 1100, 1101, 1111, 1110, 1010, 1011, 1001, 1000

生成格雷码的算法原理

最常用的生成n位格雷码的方法基于以下公式：

• 第i个格雷码 = i ^ (i >> 1)（i与i右移一位的结果进行异或运算）

这个公式的原理是：当i增加1时，其二进制表示中最右边的0变成1，右边的1全变成0。右移一位后异或，正好使格雷码中只有一位发生变化。

C++实现代码

下面是生成n位格雷码的完整C++实现，包含详细注释：

#include <iostream>
#include <vector>
#include <bitset>

using namespace std;

// 生成n位格雷码
// 参数：n - 格雷码的位数
// 返回值：包含所有n位格雷码的向量
vector<int> generateGrayCode(int n) {
    // 计算n位格雷码的总数，为2^n
    int total = 1 << n;  // 等价于2^n

    // 创建存储结果的向量
    vector<int> grayCodes(total);

    // 根据公式生成每个格雷码：i ^ (i >> 1)
    for (int i = 0; i < total; ++i) {
        // 第i个格雷码 = i 异或 (i右移1位)
        grayCodes[i] = i ^ (i >> 1);
    }

    return grayCodes;
}

// 打印格雷码，同时显示十进制和二进制形式
// 参数：codes - 格雷码向量，n - 位数
void printGrayCodes(const vector<int>& codes, int n) {
    // 遍历所有格雷码
    for (int code : codes) {
        // 输出十进制值
        cout << code << "\t";

        // 使用bitset将整数转换为n位二进制并输出
        // bitset的模板参数必须是常量，所以这里做特殊处理
        for (int i = n - 1; i >= 0; --i) {
            cout << ((code >> i) & 1);
        }
        cout << endl;
    }
}

int main() {
    int n;
    cout << "请输入格雷码的位数: ";
    cin >> n;

    // 输入验证
    if (n <= 0) {
        cout << "位数必须是正整数！" << endl;
        return 1;
    }

    // 生成格雷码
    vector<int> grayCodes = generateGrayCode(n);

    // 输出结果
    cout << n << "位格雷码（十进制\t二进制）：" << endl;
    printGrayCodes(grayCodes, n);

    return 0;
}

代码解析

1. generateGrayCode函数：

   • 核心公式 i ^ (i >> 1) 实现了格雷码的生成
   • 时间复杂度为O(2^n)，需要生成所有可能的格雷码
   • 空间复杂度为O(2^n)，用于存储生成的格雷码

2. printGrayCodes函数：

   • 同时输出十进制值和二进制表示，方便对照
   • 二进制转换通过移位和与运算实现，确保输出n位完整表示

3. 主函数：

   • 处理用户输入并验证
   • 调用生成函数和打印函数
   • 实现了完整的用户交互流程

运行示例

当输入n=3时，程序输出：

3位格雷码（十进制  二进制）：
0       000
1       001
3       011
2       010
6       110
7       111
5       101
4       100

可以看到，每相邻两个数的二进制表示都只有一位不同，这正是格雷码的核心特性。

总结

本实现利用了格雷码的数学性质，通过简单的位运算高效生成了所有n位格雷码。这种方法比递归方法更高效，且实现简单易懂。格雷码的这种特性使其在需要最小化状态转换的场景中非常有用，例如在数字电路设计和位置编码中。

格雷码（Gray Code）完全教程

格雷码，又称循环二进制单位距离码，是一种特殊的二进制编码方式。其核心特点是相邻两个编码之间仅有一位二进制数不同，这一特性使其在数字通信、信号处理、计数器设计等领域具有重要应用，能有效减少信号传输中的误码率和电路切换时的干扰。

一、格雷码的核心特性

在深入学习生成方法前，先明确格雷码的3个关键属性，帮助理解其设计逻辑：

1. 相邻性：任意两个连续的格雷码（包括第一个和最后一个，形成“循环”），仅存在1位二进制位的差异。
   示例（3位格雷码）：最后一个编码100与第一个编码000，仅最高位不同，满足循环相邻。
2. 唯一性：n位格雷码共有2ⁿ个不同的编码，且每个编码唯一对应0到2ⁿ-1的十进制数。
3. 无权重：与普通二进制不同，格雷码的每一位没有固定的“位权”（如2⁰、2¹、2²），不能直接通过位值相加转换为十进制，需通过特定公式计算。

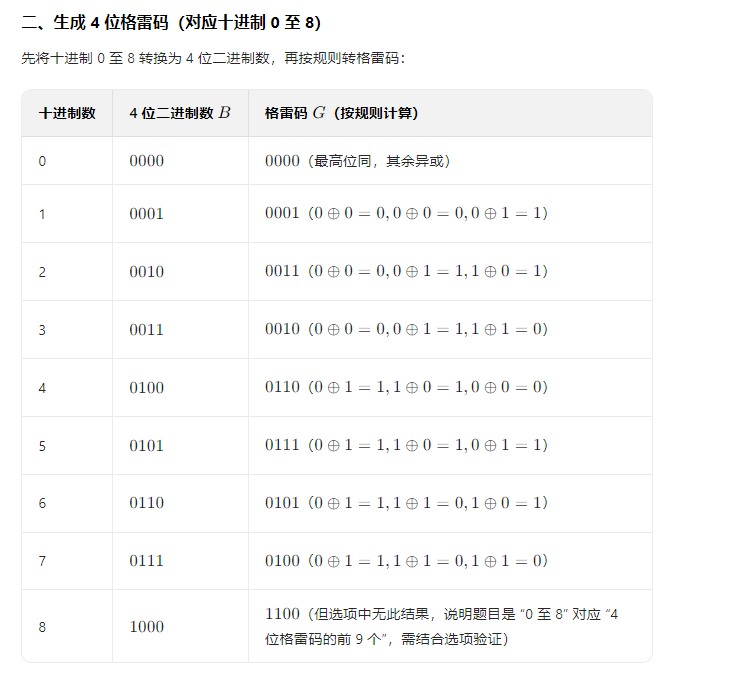

二、格雷码与二进制的对应关系（以n=1到4为例）

通过表格直观对比普通二进制与格雷码的差异，感受“相邻仅1位不同”的特性：

十进制数	1位（n=1）		2位（n=2）		3位（n=3）		4位（n=4）
	二进制	格雷码	二进制	格雷码	二进制	格雷码	二进制	格雷码
0			00		000		0000
1			01		001		0001
2	-		10	11	010	011	0010	0011
3			11	10	011	010	0011	0010
4			-		100	110	0100	0110
5					101	111	0101	0111
6					110	101	0110	0101
7					111	100	0111	0100
8					-		1000	1100
...

三、格雷码的3种生成方法

根据应用场景（手动计算、编程实现、逻辑推导），格雷码有多种生成方式，以下介绍最常用的3种：

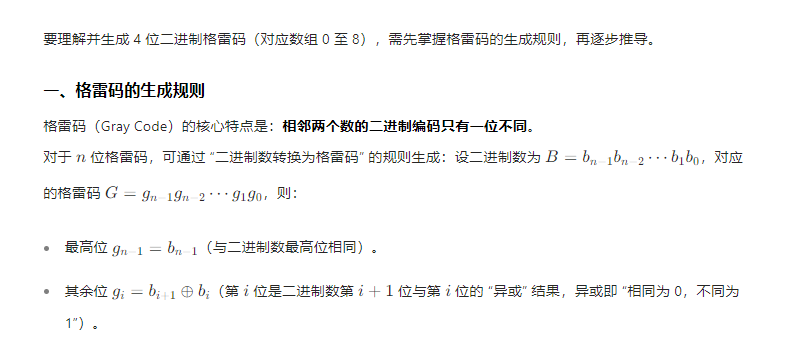

方法1：公式法（从二进制直接转换）

这是最直接的方法，适用于“已知十进制数→求对应格雷码”的场景，核心是利用异或运算（XOR，符号⊕）。

步骤说明：

设n位二进制数为 B = Bₙ₋₁ Bₙ₋₂ ... B₁ B₀（Bₙ₋₁为最高位，B₀为最低位），对应的n位格雷码为 G = Gₙ₋₁ Gₙ₋₂ ... G₁ G₀，则：

1. 最高位相等：格雷码的最高位 Gₙ₋₁ 与二进制的最高位 Bₙ₋₁ 完全相同（Gₙ₋₁ = Bₙ₋₁）。
2. 其余位异或：从次高位开始，每一位格雷码 Gᵢ（i = n-2, n-3, ..., 0）等于二进制对应位 Bᵢ 与前一位（更高位）Bᵢ₊₁ 的异或结果（Gᵢ = Bᵢ₊₁ ⊕ Bᵢ）。

示例：十进制数5→3位格雷码

1. 十进制5转换为3位二进制：B = 101（B₂=1，B₁=0，B₀=1）。
2. 计算格雷码最高位：G₂ = B₂ = 1。
3. 计算次高位：G₁ = B₂ ⊕ B₁ = 1 ⊕ 0 = 1。
4. 计算最低位：G₀ = B₁ ⊕ B₀ = 0 ⊕ 1 = 1。
5. 最终3位格雷码：G = 111（与表格一致）。

方法2：镜像反射法（递推生成，适合批量生成）

镜像反射法是一种递归/递推思想，适用于“生成所有n位格雷码”的场景，无需依赖二进制转换，逻辑简洁且易于编程实现。

核心原理：

n位格雷码可由n-1位格雷码“镜像反射”后生成，步骤如下：

1. 基础case：1位格雷码（n=1）为 [0, 1]（对应十进制0、1）。
2. 镜像反射：将n-1位格雷码序列复制一份，作为“下半部分”，并将其反转（镜像）。
3. 高位补0/1：
   • 原n-1位格雷码序列（上半部分）的每一个编码最高位补0，保持长度为n位。
   • 反转后的n-1位格雷码序列（下半部分）的每一个编码最高位补1，保持长度为n位。
4. 合并序列：上半部分 + 下半部分，即得到n位格雷码的完整序列。

示例：从2位格雷码生成3位格雷码

1. 2位格雷码（n=2）序列：[00, 01, 11, 10]。
2. 镜像反射下半部分：反转2位序列得到 [10, 11, 01, 00]。
3. 补0/1：
   • 上半部分补0：[000, 001, 011, 010]。
   • 下半部分补1：[110, 111, 101, 100]。
4. 合并3位序列：[000, 001, 011, 010, 110, 111, 101, 100]（与表格完全一致）。

方法3：数学推导法（基于十进制数直接计算）

若仅已知十进制数k（0 ≤ k < 2ⁿ），可跳过二进制转换，直接通过数学公式计算对应的n位格雷码，核心是利用右移运算（>>）。

核心公式：

对于十进制数k，其对应的n位格雷码的十进制值为：
Gray(k) = k ⊕ (k >> 1)
（注：k >> 1 表示将k的二进制向右移1位，高位补0，相当于整数除法“k//2”）

步骤说明：

1. 将十进制数k转换为二进制（无需补零，保持实际位数）。
2. 将k的二进制右移1位（高位补0），得到新的二进制数k'。
3. 对k和k'的二进制进行异或运算，结果即为格雷码的二进制。

示例：十进制数6→3位格雷码

1. 十进制6的二进制：110（k=6）。
2. k右移1位：6 >> 1 = 3，二进制为011（k'=3）。
3. 异或运算：110 ⊕ 011 = 101（格雷码二进制）。
4. 结果：3位格雷码为101（与表格一致）。

四、编程实现：生成n位格雷码（Python示例）

基于“镜像反射法”和“数学公式法”，提供两种常用的Python实现，可直接生成任意n位的格雷码序列（以二进制字符串形式输出）。

实现1：镜像反射法（递归版）

def generate_gray_code_recursive(n):
    """递归生成n位格雷码，返回二进制字符串列表"""
    # 基础case：1位格雷码
    if n == 1:
        return ["0", "1"]
    # 递归获取n-1位格雷码
    prev_gray = generate_gray_code_recursive(n - 1)
    # 上半部分补0，下半部分补1并反转
    upper = ["0" + code for code in prev_gray]
    lower = ["1" + code for code in reversed(prev_gray)]
    # 合并返回
    return upper + lower

# 测试：生成3位格雷码
print(generate_gray_code_recursive(3))
# 输出：['000', '001', '011', '010', '110', '111', '101', '100']

实现2：数学公式法（迭代版）

def generate_gray_code_formula(n):
    """公式法生成n位格雷码，返回二进制字符串列表"""
    gray_codes = []
    # 遍历0到2^n - 1的所有十进制数
    for k in range(2 ** n):
        # 核心公式：k ^ (k >> 1)，得到格雷码的十进制值
        gray_dec = k ^ (k >> 1)
        # 将十进制值转换为n位二进制字符串（补前导0）
        gray_bin = bin(gray_dec)[2:].zfill(n)  # bin(5)为'0b101'，[2:]取'101'，zfill(n)补0
        gray_codes.append(gray_bin)
    return gray_codes

# 测试：生成4位格雷码
print(generate_gray_code_formula(4))
# 输出：['0000', '0001', '0011', '0010', '0110', '0111', '0101', '0100', '1100', '1101', '1111', '1110', '1010', '1011', '1001', '1000']

五、格雷码的典型应用场景

1. 数字通信：传输连续数据时，相邻编码仅1位变化，可减少信号跳变带来的干扰，降低误码率。
2. 位置编码：如旋转编码器（测量电机角度），使用格雷码可避免“多位数同时跳变”导致的位置误判。
3. 电路设计：计数器、寄存器等电路中，格雷码的“单bit变化”特性可减少电路切换时的功耗和电磁辐射。
4. 纠错码：利用相邻编码的位差异，可快速检测并纠正1位错误，简化纠错逻辑。

通过本教程，你已掌握格雷码的核心特性、3种生成方法及编程实现，可根据实际需求选择合适的方式生成和应用格雷码。
