Arduino电位器控制LED学习笔记教程

一、电位器模块基础知识

电位器模块是创客常用的电子元件，它实际上是可变电阻的一种。电位器通常有三个触点，由一个电阻体和转动系统构成。当在电阻体的两个固定触点（两端引脚）外加电压时，通过转动旋钮可以改变中间引脚上分到的电压比例，进而改变输出的电压值。

电位器模块一般有三个引脚，分别是信号引脚、正极引脚和负极引脚。通过这三个引脚，我们可以方便地将电位器接入Arduino电路中，实现模拟信号的输入。

二、电路连接

本次实验需要连接以下组件：

  • Arduino开发板
  • 电位器模块
  • 3个LED灯（红、绿、蓝各一个）
  • 3个220Ω电阻（用于保护LED）

具体连接方式如下：

  1. 电位器模块连接：

    • 正极引脚接Arduino的5V
    • 负极引脚接Arduino的GND
    • 信号引脚接Arduino的模拟输入引脚A0

  2. LED连接：

    • 红灯通过220Ω电阻接Arduino数字引脚2
    • 绿灯通过220Ω电阻接Arduino数字引脚3
    • 蓝灯通过220Ω电阻接Arduino数字引脚4

所有LED的负极（短脚）都接Arduino的GND。

三、代码实现与解析

下面是完整的Arduino代码，我添加了详细的注释帮助你理解：

// 定义LED连接的引脚
int RED_LED_PIN = 2;
int GREEN_LED_PIN = 3;
int BLUE_LED_PIN = 4;
// 定义电位器连接的引脚
int POTENTIOMETER_PIN = A0;

// 存储电位器读取的数值
int potentiometerValue;

void setup() {
  // 初始化串口通信，波特率为9600bps
  Serial.begin(9600);

  // 设置LED引脚为输出模式
  pinMode(RED_LED_PIN, OUTPUT);
  pinMode(GREEN_LED_PIN, OUTPUT);
  pinMode(BLUE_LED_PIN, OUTPUT);

  // 设置电位器引脚为输入模式
  pinMode(POTENTIOMETER_PIN, INPUT);

  // 打印初始化信息
  Serial.println("系统初始化完成！");
  Serial.println("请旋转电位器观察LED变化...");
}

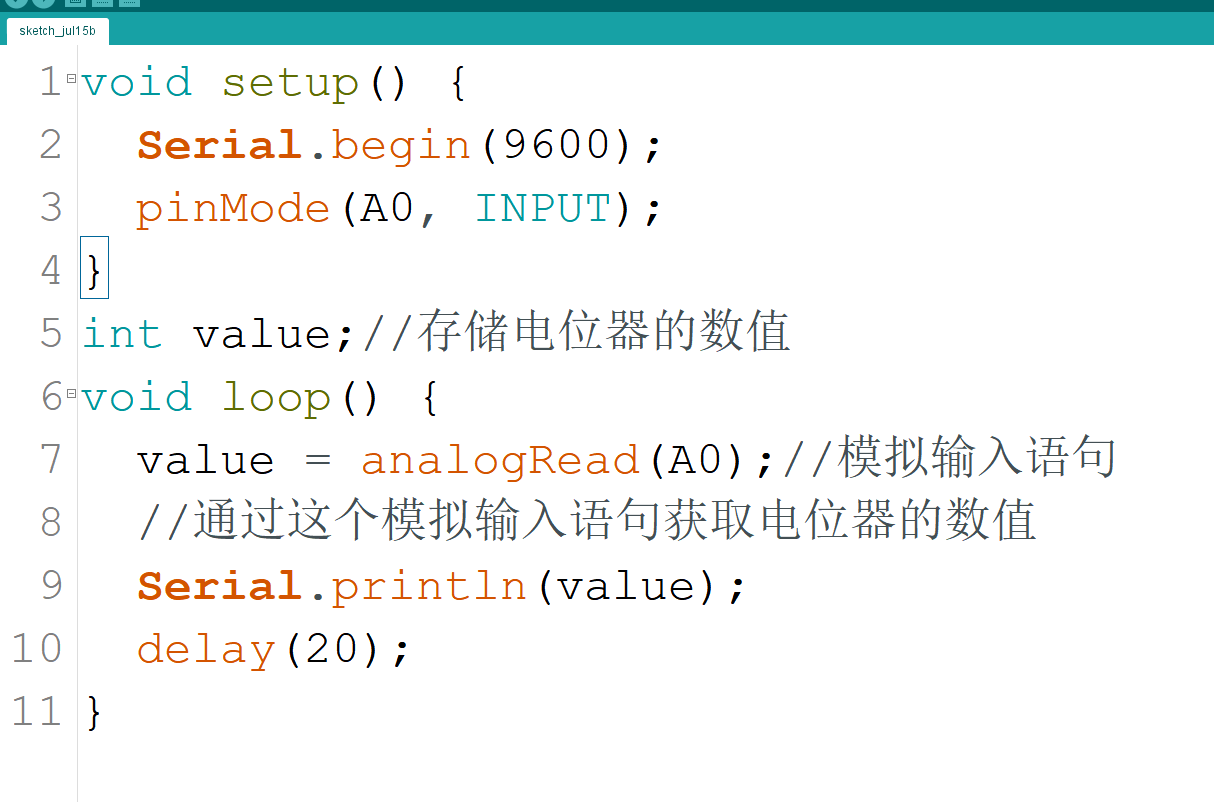

void loop() {
  // 读取电位器的模拟值（范围0-1023）
  potentiometerValue = analogRead(POTENTIOMETER_PIN);

  // 打印当前电位器值，方便调试
  Serial.print("电位器值: ");
  Serial.println(potentiometerValue);

  // 根据电位器值控制LED显示不同颜色
  if (potentiometerValue <= 200) {
    // 电位器值很低时，点亮红灯
    digitalWrite(RED_LED_PIN, HIGH);
    digitalWrite(GREEN_LED_PIN, LOW);
    digitalWrite(BLUE_LED_PIN, LOW);
    Serial.println("状态: 红灯亮");
  }
  else if (potentiometerValue > 200 && potentiometerValue <= 500) {
    // 电位器值中等偏低时，点亮绿灯
    digitalWrite(RED_LED_PIN, LOW);
    digitalWrite(GREEN_LED_PIN, HIGH);
    digitalWrite(BLUE_LED_PIN, LOW);
    Serial.println("状态: 绿灯亮");
  }
  else if (potentiometerValue > 500 && potentiometerValue <= 800) {
    // 电位器值中等偏高时，点亮蓝灯
    digitalWrite(RED_LED_PIN, LOW);
    digitalWrite(GREEN_LED_PIN, LOW);
    digitalWrite(BLUE_LED_PIN, HIGH);
    Serial.println("状态: 蓝灯亮");
  }
  else if (potentiometerValue > 800 && potentiometerValue <= 900) {
    // 电位器值很高时，点亮所有灯（白色）
    digitalWrite(RED_LED_PIN, HIGH);
    digitalWrite(GREEN_LED_PIN, HIGH);
    digitalWrite(BLUE_LED_PIN, HIGH);
    Serial.println("状态: 所有灯亮（白色）");
  }
  else {
    // 电位器值非常高时，关闭所有灯
    digitalWrite(RED_LED_PIN, LOW);
    digitalWrite(GREEN_LED_PIN, LOW);
    digitalWrite(BLUE_LED_PIN, LOW);
    Serial.println("状态: 所有灯灭");
  }

  // 延时20毫秒，避免读取和处理数据过快
  delay(20);
}

四、代码工作原理详解

1. 变量和引脚定义部分

  • 我们使用const int定义了LED和电位器连接的引脚，这样方便后续维护和修改
  • potentiometerValue变量用于存储从电位器读取的模拟值

2. setup()函数

  • 初始化串口通信，这样我们可以在串口监视器中查看调试信息
  • 设置LED引脚为输出模式，电位器引脚为输入模式
  • 打印初始化信息提示系统已准备好

3. loop()函数

  • 使用analogRead()函数读取电位器的值，Arduino的模拟输入范围是0-1023
  • 将读取的值通过串口打印出来，便于我们观察
  • 根据电位器值的不同范围，控制不同的LED点亮
  • 使用digitalWrite()函数控制LED的亮灭
  • 最后添加一个小延时，避免程序运行过快

五、实验现象与应用扩展

当你上传代码并运行后，旋转电位器旋钮，你会看到：

  • 电位器值很低时，红灯亮
  • 电位器值中等偏低时，绿灯亮
  • 电位器值中等偏高时，蓝灯亮
  • 电位器值很高时，所有灯同时亮（呈现白色）
  • 电位器值非常高时，所有灯熄灭

这个实验展示了如何使用模拟输入控制数字输出，你可以在此基础上进行很多扩展：

  • 制作一个可调亮度的LED灯
  • 开发一个简易音量控制器
  • 设计一个温度监控系统（需要更换温度传感器）
  • 创建一个游戏控制器

通过调整代码中的判断阈值和LED控制逻辑，你可以实现各种有趣的项目。希望这个教程能帮助你理解Arduino的模拟输入和数字输出控制！
