ESP32 for Arduino 学习笔记(外部中断 + 数码管显示)

一、外部中断

(一)基础知识

控制系统工作流程是感受变化→分析判断→做出反应 。感受变化就是读传感器数值,分析判断依据数值和程序处理,做出反应是把结果给执行器。为随时响应传感器变化,程序不断重复这一过程叫轮询 ,但轮询有缺点,比如按钮按下时主程序在忙其他事,可能就检测不到,用外部中断能解决。

外部中断由外部设备(像按钮)发起请求。每个中断对应一个中断程序(也叫中断回调函数 ),中断触发时,控制器暂停主程序,去运行中断程序,运行完再回到主程序暂停处接着执行,这样就能实时响应事件啦。

还有 5 种触发模式:

序号 触发模式 说明
1 RISING 低电平变高电平时触发
2 FALLING 高电平变低电平时触发
3 CHANGE 电平变化(高变低或低变高)时触发
4 ONLOW 当前是低电平就触发
5 ONHIGH 当前是高电平就触发

(二)代码示例(按钮外部中断)

// 定义按钮引脚和LED引脚
const int keyPin = 2;
const int ledPin = 4;
int num = 0;

// 中断回调函数,按钮触发中断时执行
void numadd() {
  num++;  // 变量num加1
  Serial.println(num);  // 串口打印num的值,方便我们看变化
}

void setup() {
  pinMode(keyPin, INPUT);  // 设置keyPin为输入模式,接收按钮信号
  pinMode(ledPin, OUTPUT);  // 设置ledPin为输出模式,控制LED
  Serial.begin(9600);  // 打开串口,波特率9600,用来打印信息
  // 配置外部中断,keyPin引脚触发,触发模式是RISING(上升沿),触发时执行numadd函数
  attachInterrupt(keyPin, numadd, RISING);
}

void loop() {
  digitalWrite(ledPin, HIGH);  // 点亮LED
  delay(3000);  // 亮3秒
  digitalWrite(ledPin, LOW);  // 熄灭LED
  delay(3000);  // 灭3秒
}

代码解释

  • const int keyPin = 2; const int ledPin = 4; :定义按钮接在引脚 2,LED 接在引脚 4 。
  • void numadd() { ... } :中断触发时执行的函数,让 num 增加并串口打印。
  • setup 里:pinMode 配置引脚模式,Serial.begin 打开串口,attachInterrupt 配置中断,指定引脚、回调函数和触发模式 。
  • loop 里:让 LED 亮灭循环,中断触发时会暂停这个循环去执行 numadd ,执行完再回来继续循环。

二、数码管显示

(一)基础知识

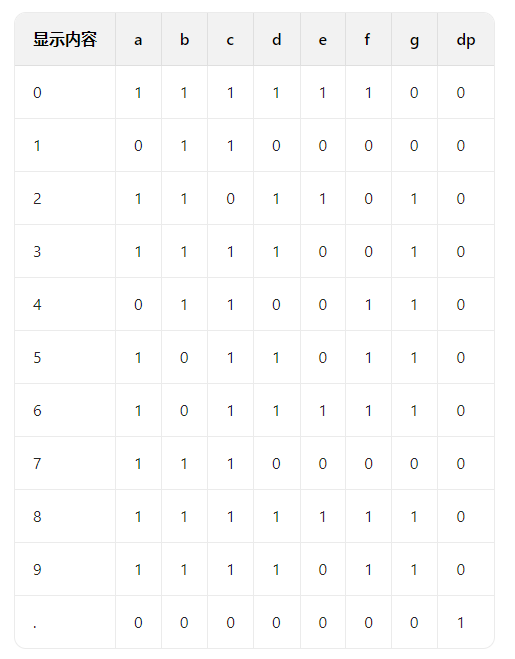

数码管就像多个 LED 组成的,一般 7 个 LED 排成“8”字,再加 1 个当小数点。控制特定 LED 亮就能显示数字。数码管分共阳(公共引脚是阳极)和共阴(公共引脚是阴极) 。比如共阴数码管,“1”表示对应 LED 亮,“0”表示熄灭,不同数字对应不同 LED 亮灭组合(看下面表格,以共阴为例) :

要是用的是共阳数码管,代码里控制 LED 亮灭得取反(在 digitalWrite 第二个参数前加 ! ),因为共阳是公共引脚接高电平,要让某个段灭,就得给低电平 。

(二)代码示例(数码管显示数字)

假设数码管引脚和编程引脚对应如下(共阳数码管示例 ,如果是共阴,去掉 ! 就行 ):

数码管引脚 a b c d e f g dp
编程引脚 13 14 15 16 17 25 26 27
// 定义数码管各段对应的引脚
const int aPin = 13;
const int bPin = 14;
const int cPin = 15;
const int dPin = 16;
const int ePin = 17;
const int fPin = 25;
const int gPin = 26;
const int dpPin = 27;

// 显示数字0的函数(共阳数码管,所以用!取反)
void disNum0() {
  digitalWrite(aPin, !1);  // 控制a段,!1是0,共阳时给0熄灭?不,共阳是公共端接VCC,要让段亮,得给低电平。这里可能得结合实际电路理解,简单说就是按共阳逻辑控制亮灭
  digitalWrite(bPin, !1);
  digitalWrite(cPin, !1);
  digitalWrite(dPin, !1);
  digitalWrite(ePin, !1);
  digitalWrite(fPin, !1);
  digitalWrite(gPin, !0);
  digitalWrite(dpPin, !0);
}

void setup() {
  // 把所有数码管引脚设置为输出模式
  pinMode(aPin, OUTPUT);
  pinMode(bPin, OUTPUT);
  pinMode(cPin, OUTPUT);
  pinMode(dPin, OUTPUT);
  pinMode(ePin, OUTPUT);
  pinMode(fPin, OUTPUT);
  pinMode(gPin, OUTPUT);
  pinMode(dpPin, OUTPUT);
}

void loop() {
  disNum0();  // 调用显示数字0的函数
  // 这里可以接着写显示其他数字的函数调用,比如disNum1()等,做数字切换显示
}

代码解释

  • 先定义数码管各段对应的 ESP32 引脚 。
  • disNum0 函数里,用 digitalWrite 结合 ! (因为是共阳)控制各段亮灭,按照共阴数码管显示 0 的逻辑取反,让共阳数码管显示 0 。
  • setup 里把所有数码管引脚设为输出模式,好控制电平 。
  • loop 里调用 disNum0 显示数字 0 ,也能扩展显示其他数字,让数码管变化起来 。

这样,通过外部中断能及时响应按钮等外部信号,数码管能显示数字,把这些知识结合起来,就能做更有趣的小项目啦,比如按钮按下计数,数码管显示计数值 ,慢慢玩起来吧!
