Arduino红外遥控器入门教程

红外遥控器是一种常见的无线控制设备，通过发送红外信号来控制电子设备。在Arduino项目中，我们可以使用红外接收模块来解码遥控器的信号，实现无线控制功能。

1. 所需材料

• Arduino开发板（如UNO）
• IR红外接收模块（如HS0038B）
• 红外遥控器（任意家电遥控器均可）
• 面包板与跳线

2. 电路连接

红外接收模块引脚说明：

1. VCC：接Arduino的5V
2. GND：接Arduino的GND
3. OUT：接Arduino的数字引脚（如D11）

电路连接图：

Arduino         红外接收模块
+5V   ─────────── VCC
GND  ─────────── GND
D11  ─────────── OUT

3. 安装IRremote库

在Arduino IDE中安装IRremote库：

1. 打开Arduino IDE
2. 点击「工具」→「管理库」
3. 搜索「IRremote」并安装

4. 红外信号解码程序

下面是一个简单的程序，用于接收并解码红外遥控器的信号：

#include <IRremote.h>  // 引入红外遥控库

const int RECV_PIN = 11;  // 定义红外接收引脚
IRrecv irrecv(RECV_PIN);  // 创建红外接收对象
decode_results results;   // 用于存储解码结果的对象

void setup() {
  Serial.begin(9600);     // 初始化串口通信
  irrecv.enableIRIn();    // 启用红外接收
  irrecv.blink13(true);   // 启用LED指示（可选）
  Serial.println("等待红外信号...");
}

void loop() {
  if (irrecv.decode(&results)) {  // 尝试解码接收到的信号
    Serial.println(results.value, HEX);  // 以十六进制打印按键值
    irrecv.resume();  // 继续接收下一个信号
  }
  delay(100);  // 短暂延时
}

5. 代码解释

1. 库和变量定义：

   • IRremote.h：红外解码核心库
   • RECV_PIN：定义接收引脚为D11
   • irrecv：红外接收对象
   • results：存储解码结果的对象

2. setup() 函数：

   • 初始化串口通信
   • irrecv.enableIRIn()：启用红外接收功能
   • irrecv.blink13(true)：接收到信号时闪烁板载LED（可选）

3. loop() 函数：

   • irrecv.decode(&results)：尝试解码接收到的信号
   • results.value：存储解码后的按键值
   • results.value, HEX：以十六进制格式打印按键值
   • irrecv.resume()：继续接收下一个信号

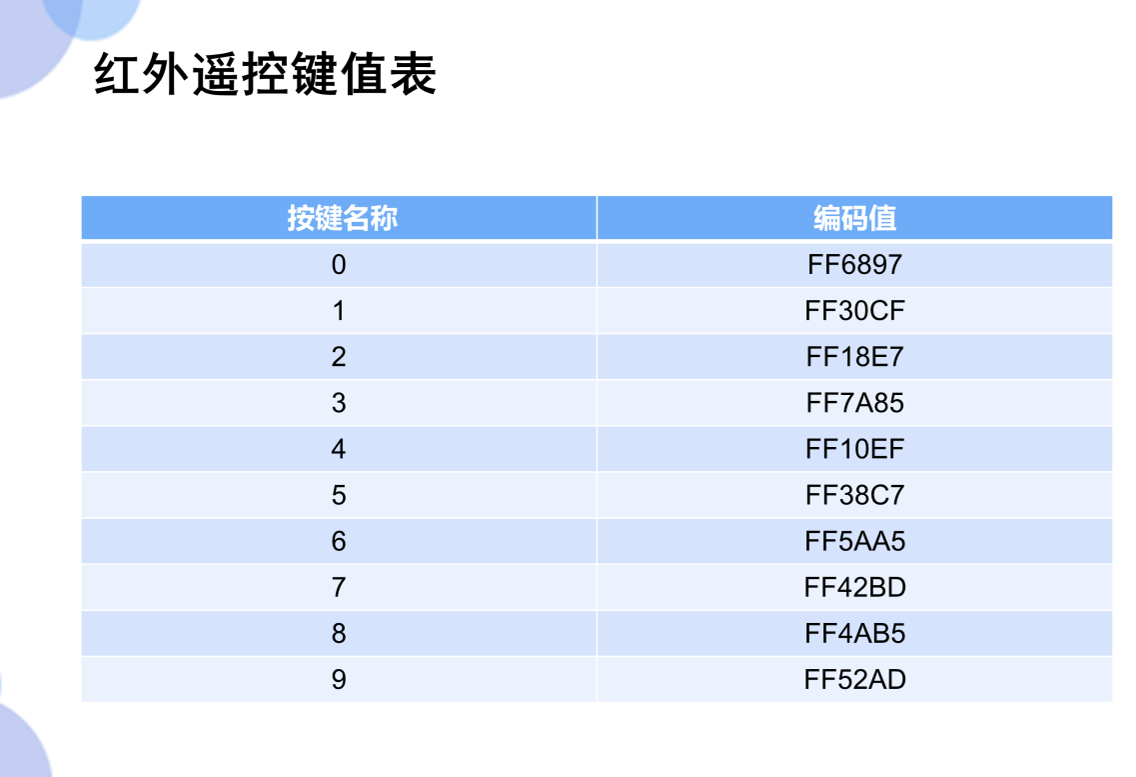

6. 获取遥控器按键值

1. 上传代码到Arduino
2. 打开串口监视器（波特率9600）
3. 按下遥控器上的任意按键
4. 串口监视器会显示对应的按键编码（如0xFFA25D）

7. 基于按键值控制LED

下面是一个示例代码，根据不同的按键控制LED的开关：

#include <IRremote.h>

const int RECV_PIN = 11;
const int LED_PIN = 13;  // 定义LED引脚

IRrecv irrecv(RECV_PIN);
decode_results results;

// 定义遥控器按键值（根据你的遥控器修改）
const unsigned long POWER = 0xFFA25D;
const unsigned long UP = 0xFFE01F;
const unsigned long DOWN = 0xFFA857;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
  pinMode(LED_PIN, OUTPUT);
  digitalWrite(LED_PIN, LOW);  // 初始关闭LED
}

void loop() {
  if (irrecv.decode(&results)) {
    // 根据不同按键执行不同操作
    if (results.value == POWER) {
      digitalWrite(LED_PIN, !digitalRead(LED_PIN));  // 切换LED状态
      Serial.println("切换LED");
    } else if (results.value == UP) {
      digitalWrite(LED_PIN, HIGH);  // 打开LED
      Serial.println("LED开启");
    } else if (results.value == DOWN) {
      digitalWrite(LED_PIN, LOW);  // 关闭LED
      Serial.println("LED关闭");
    } else {
      Serial.print("未知按键: ");
      Serial.println(results.value, HEX);
    }
    irrecv.resume();
  }
  delay(100);
}

8. 常见问题

1. 无法接收信号：

   • 检查引脚连接是否正确
   • 确认红外接收模块是否正常工作（遮挡模块时LED应亮起）
   • 尝试更换不同的数字引脚

2. 按键值不稳定：

   • 遥控器与接收模块距离过远
   • 环境光线过强（红外信号易受干扰）
   • 尝试在代码中添加防抖处理

总结

通过本教程，你学会了：

1. 连接红外接收模块到Arduino
2. 使用IRremote库解码红外信号
3. 获取遥控器的按键编码
4. 根据不同按键执行相应操作

红外遥控是实现无线控制的简单有效方式，你可以进一步扩展这个项目，比如控制舵机、制作智能开关，甚至搭建一个完整的智能家居控制系统！

#include <IRremote.h>//导入红外库文件
const int recvPin = 11;//红外接受模块的连接引脚常量
IRrecv irrecv(recvPin);//创建红外对象 同时初始化recvPin引脚//红外对象提供红外接受、发送操作的相关函数
decode_results results;//创建存放红外接受解码后结果的容器//用于保存接受解码后的数据
void setup() {
  Serial.begin(9600);//初始化串口，设置波特率为9600
  irrecv.enableIRIn();//红外对象初始化//启动红外接受
}
void loop() {
  //decode对红外信号进行解码操作的函数
  if(irrecv.decode(&results)){//如果接受到红外数据，接受并解码成功则把解码后的结果存放到results
    //irrecv.resume();
    Serial.println(results.value,16);//将解码结果以16进制的形式输出
    //Serial.println(results.value,HEX);
    irrecv.resume();//清空缓存 准备接受下一个红外信号
    //decode和resume成对使用，否则只能读取到第一次接受的红外编码值，而不再接受新的编码值
  }
  delay(50);
}
